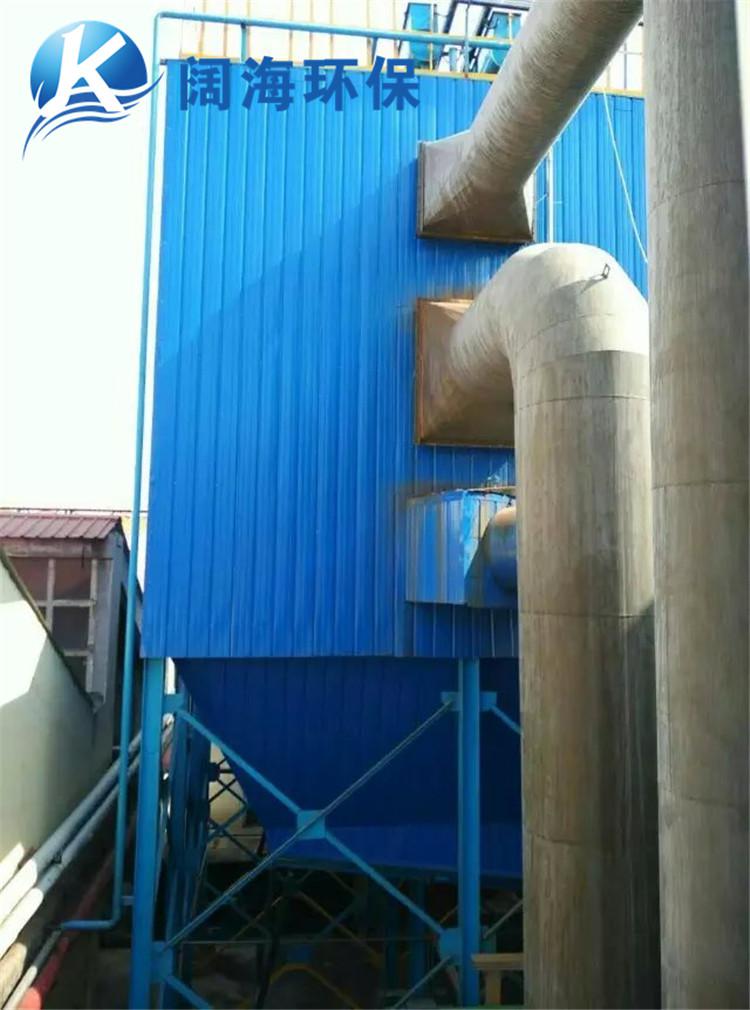

20噸鍋爐布袋除塵器具有下進風、離線清灰、離線檢修、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。相對于水膜除塵、電除塵等，LCM型布袋除塵+高效節能qy型脫硫除塵器技術的運用效果產生了鮮明的不同，得到了很大的改觀。



20噸鍋爐布袋除塵器布置：

1.(單)排共6個單元，每室設70條除塵布袋，每臺除塵器共有除塵布袋數量70×6=420條。總過濾面積`1260m2/臺。(以上除塵器布置方式、灰斗下法蘭離地高度和除塵器外形尺寸可根據現場情況適當調整)。

2.除塵布袋采用φ160×6000mm標準規格，采用布袋濾料(PPS+PTFE)，覆膜處理。

3.設備采用外濾式過濾方式，除塵器的濾袋利用彈簧漲圈與花板自鎖聯接，干凈空氣與含塵氣體的完全分隔。濾袋由袋籠所支撐。

4.在清灰時由PLC發出脈沖信號給電磁脈沖閥(上海袋配)，通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。

5.除塵器設有頂部防雨棚，防止在環境條件下結露現象的發生及保護除塵器頂部裝置。

6.除塵系統設置了旁路管道，在鍋爐投油、煙溫異常、“四管”爆裂等狀態下使煙氣經旁路管道排放而不經過濾袋，從而有效地保護除塵器。

7.除塵器設置煙氣溫度在線檢測裝置，當煙氣溫度過高或過低，超過預設報警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。

8.除塵器進風氣流均布裝置，使進入除塵器的含塵氣體均勻地分布在每個濾袋，有效地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。



除塵器選型及過濾面積的確定：

為確保鍋爐的連續運行不受35噸鍋爐布袋除塵器,鍋爐袋式除塵器,鍋爐除塵設備運行或分區停運的限制，在負荷調整時有良好的、適宜的調節特性，在電廠運行的條件下能可靠和穩定地連續運行，我們選定35噸鍋爐布袋除塵器,鍋爐袋式除塵器,鍋爐除塵設備的全過濾風速小于1.0m/min，經計算并合理考慮除塵器的布置，20T鍋爐確定本方案除塵器的過濾面積為1260m2，完全能滿足以上要求。



主要性能特點:

 1.高可靠性設計，保證袋除塵器隨主機長期穩定運行，維護工作極少；

 2.高適應性設計，袋除塵器可適應含塵氣體性質的大范圍變化；

 3.本體結構及零部件全部按照高溫煙氣環境進行設計，確保設備在高溫氣氛保證可靠性及耐久性；

 4.特殊的結構設計加上嚴格的濾料及零部件選用，可滿足極為嚴格的環保要求，袋除塵器的排放可確保低于30/Nm3；

 5.優化的進出分道設計，有利于均勻的氣流分布；

 6.防漏風設計，保證袋除塵器的漏風率降至低（小于2%）；

 7.分體結構設計，便于設備的運輸及安裝，并保證設備的制造精度；

 8.分室脈沖三狀態清灰技術，保證佳的清灰強度及效果；

 9.除塵器停機自清系統，確保除塵器始終處于佳工作狀態；

 10.箱室脈沖噴吹結構，降低清灰噴吹阻力，并有利于設備日常維護檢修；

 11.定阻或定時兩種清灰方式及可編程控制系統（PLC）；

 12.提供集中控制（DSC遠程控制）和機旁控制兩種選擇；
